ইন্ডাস্ট্রিয়াল এয়ার প্রিহিটার টিউব নির্বাচন: উপকরণ, ওয়াট ঘনত্ব এবং ফিন ডিজাইন

90 m3/মিনিট বাতাসে চলমান একটি শুকানোর লাইন তার গরম করার দক্ষতার প্রায় 10 শতাংশ হারাতে পারে যখন একটি এয়ার প্রিহিটার টিউবের পাখনার ব্যবধান খুব শক্ত হয়। প্রায়শই না, আসল সমস্যাটি হিটার নিজেই নয় তবে টিউব ডিজাইন এবং প্রকৃত বায়ু পরিস্থিতির মধ্যে অমিল। এই কারণেই একটি এয়ার প্রিহিটার টিউব নির্বাচন করার অর্থ হল উপাদানের তাপমাত্রা, ওয়াট ঘনত্ব এবং ফিনের জ্যামিতির ভারসাম্য ইনস্টলেশনের আগে, ব্যর্থতার পরে নয়।

একটি এয়ার প্রিহিটার টিউব কি?

একটি এয়ার প্রিহিটার টিউব হল একটি তাপ বিনিময় উপাদান যা একটি নালী, ওভেন বা শুকানোর চেম্বারের মধ্য দিয়ে প্রবাহিত বাতাসের তাপমাত্রা বাড়ায়। বয়লার সিস্টেমে, টিউবুলার প্রিহিটারগুলি ফ্লু গ্যাস থেকে তাপ পুনরুদ্ধার করে। বৈদ্যুতিক গরম করার সরঞ্জামগুলিতে, টিউব হল একটি ধাতুর আবরণ, ম্যাগনেসিয়াম অক্সাইড নিরোধক এবং বেশিরভাগ বায়ু প্রয়োগে, তাপ স্থানান্তর পৃষ্ঠকে বড় করার জন্য পাখনা সহ একটি আবদ্ধ প্রতিরোধের হিটার। প্রতিরোধের তারটি হেলালিভাবে ক্ষতবিক্ষত এবং MgO দিয়ে প্যাক করা হয়, যা চাদরটিকে বৈদ্যুতিকভাবে অন্তরক করার সময় তাপ স্থানান্তর করে। খাপটি ঢালাই করা হয় এবং একটি চূড়ান্ত ব্যাসে ঘূর্ণিত হয়, সাধারণত 6.5 মিমি থেকে 12.5 মিমি পর্যন্ত। এই নিবন্ধটি বৈদ্যুতিক-উষ্ণ সংস্করণের উপর দৃষ্টি নিবদ্ধ করে কারণ এটি এমন একটি যা প্রসেস ইঞ্জিনিয়াররা প্রায়শই ডিজাইনের উপাদান হিসাবে নির্দিষ্ট করে।

এয়ার প্রিহিটার টিউবের সাধারণ প্রকার

স্ট্যান্ডার্ড এয়ার প্রিহিটার টিউবগুলি সোজা, U-আকৃতির, W-আকৃতির এবং O-আকৃতির কনফিগারেশনে উপলব্ধ।

সোজা, U-আকৃতির, এবং W-আকৃতির কনফিগারেশন

একটি সরল নল হল সবচেয়ে সহজ ফর্ম এবং যেখানে উত্তপ্ত দৈর্ঘ্য নালী গভীরতার সাথে মেলে সেখানে ইনস্টলেশনের সাথে ফিট করে। একটি U-আকৃতির নল নিজের মধ্যে ফিরে আসে, যা একটি ছোট নালীকে একটি দীর্ঘ কার্যকরী গরম করার দৈর্ঘ্য মিটমাট করতে দেয়। ডাব্লু-আকৃতির টিউবগুলি আরও একটি বাঁক যুক্ত করে, যা একটি কমপ্যাক্ট স্থানের ভিতরে আরও সক্রিয় পৃষ্ঠ দেয়। অনুশীলনে, U-আকৃতির বিন্যাসটি বাধ্যতামূলক-সংবহন ওভেনের জন্য একটি ভাল ডিফল্ট কারণ এটি সংযোগ টার্মিনালগুলিকে একই দিকে রাখে, তারের সরলীকরণ করে। উদাহরণস্বরূপ, ক U-আকৃতির পাখনাযুক্ত এয়ার হিটিং টিউব সাধারণত নির্দিষ্ট করা হয় যখন নালী উচ্চতা সীমিত কিন্তু প্রয়োজনীয় শক্তি উচ্চ হয়।

কাস্টম U- আকৃতির ফিনড হিটিং টিউব প্রস্তুতকারক, সরবরাহকারী জিংহুয়া ইয়াডিং ইলেকট্রিক হিটিং এলিমেন্ট কোং, লিমিটেড হল চায়না কাস্টম OEM/ODM ইউ-শেপড ফিনড হিটিং টিউব ম্যানুফ্যাকচারার এবং ইউ-শেপড ফিনড... পণ্য দেখুন →

ফিনড বনাম মসৃণ টিউব

মসৃণ টিউবগুলি পরিষ্কার করা সহজ এবং কম শক্তি সঞ্চালন ব্যবস্থায় গ্রহণযোগ্য। ফিনড টিউবগুলি এয়ার প্রিহিটারগুলির জন্য আদর্শ পছন্দ কারণ তারা তাপ স্থানান্তর এলাকাকে গুণ করে। ফিন ফ্যাক্টর, যা বেয়ার টিউব এলাকায় ফিনযুক্ত পৃষ্ঠের ক্ষেত্রফলের অনুপাত, সাধারণত 2 থেকে 4 পর্যন্ত হয়ে থাকে। বৈদ্যুতিক বায়ু গরম করার ক্ষেত্রে, একটি উচ্চ পাখনা ফ্যাক্টর নিম্ন পৃষ্ঠের লোডে একই ওয়াটেজ সরবরাহ করতে দেয়, যা অক্সাইড স্কেলিং-এর ঝুঁকি হ্রাস করে এবং টিউব লাইফকে প্রসারিত করে। যাইহোক, মসৃণ টিউবগুলিকে উপেক্ষা করা উচিত নয়: পরিষ্কার ঘরের সরঞ্জামগুলিতে বা যেখানে ঘন ঘন জীবাণুমুক্তকরণের প্রয়োজন হয়, পাখনার অনুপস্থিতি রক্ষণাবেক্ষণকে যথেষ্ট সহজ করে তুলতে পারে।

উপাদান নির্বাচন: প্রথম সিদ্ধান্ত যা টিউবের জীবনকে প্রভাবিত করে

প্রথম নির্বাচন ধাপ হল খাপ উপাদান. উপাদানটি সর্বাধিক অবিচ্ছিন্ন অপারেটিং তাপমাত্রা, জারা ভাতা এবং টিউবের ব্যবহারিক জীবনকাল নির্ধারণ করে। নীচের টেবিলটি বৈদ্যুতিক এয়ার প্রিহিটার টিউবের জন্য সবচেয়ে সাধারণ উপকরণগুলির তুলনা করে।

তাপমাত্রা-চালিত নির্বাচন

সর্বোচ্চ খাপের তাপমাত্রা অবশ্যই উপাদানটির অক্সিডেশন পয়েন্টের নীচে থাকতে হবে। ক্রমাগত অপারেশনের জন্য, 304 স্টেইনলেস স্টীল 750 ডিগ্রি সেলসিয়াসের নিচে পর্যাপ্ত। যখন আউটলেটের বাতাসের তাপমাত্রা সেই মাত্রা ছাড়িয়ে যায়, তখন 321 বা অ্যালয় 800-এ চলে যান। অ্যালয় 840 ব্যবহার করা হয় যখন টিউব পৃষ্ঠটি নিজেই 900 ডিগ্রি সেলসিয়াসের কাছে পৌঁছাবে, উদাহরণস্বরূপ উচ্চ-শক্তির ঘনত্বের ডিজাইনে বা যখন বায়ুর বেগ কম হয়।

জারা এবং ঘনীভবন উদ্বেগ

এয়ার প্রিহিটারে, টিউবের পৃষ্ঠের তাপমাত্রা পার্শ্ববর্তী গ্যাসের শিশির বিন্দুর নিচে নেমে গেলে শিশির বিন্দুর ক্ষয় ঘটতে পারে। এমনকি বৈদ্যুতিকভাবে উত্তপ্ত নালীতেও, ঠান্ডা স্টার্ট-আপ অবস্থা স্টেইনলেস স্টিলের পৃষ্ঠে ঘনীভূত হতে পারে। ওয়ার্কশপের বাতাসে ক্লোরাইড এবং সালফেট তখন খাপকে আক্রমণ করে। পরিচিত আর্দ্রতা সহ পরিবেশের জন্য, একটি অ্যালয় 800 খাপ এবং একটি কম ওয়াটের ঘনত্বের সীমা নিরাপত্তার অতিরিক্ত মার্জিন দেয়।

ওয়াট ঘনত্ব এবং এর ব্যবহারিক প্রভাব

ওয়াট ঘনত্ব হল উত্তপ্ত পৃষ্ঠের ক্ষেত্রফল দ্বারা বিভক্ত শক্তি, সাধারণত W/cm2 এ প্রকাশ করা হয়। টিউব পৃষ্ঠের তাপমাত্রার পূর্বাভাস দেওয়ার জন্য এটি সবচেয়ে দরকারী সংখ্যা। একই ওয়াটেজে, একটি পাখনাযুক্ত টিউবের ঘনত্ব একটি মসৃণ টিউবের চেয়ে কম ওয়াটের হয় কারণ পাখনার ক্ষেত্রটি বড় হয়, তাই খাপটি ঠান্ডা হয়। 3 m/s বা তার বেশি নালী বেগ সহ জোরপূর্বক-বায়ু প্রয়োগে, 3 থেকে 5 W/cm2 এর প্রারম্ভিক পরিসর স্টেইনলেস স্টিলের জন্য নিরাপদ। যদি বায়ুপ্রবাহ অনিয়মিত হয় বা নালীটি ছোট হয়, তবে কার্যকর মান কিছু অঞ্চলে দ্বিগুণ হতে পারে, যে কারণে অনেক প্রকৌশলী প্রকৃত প্রবাহ প্যাটার্ন যাচাই না হওয়া পর্যন্ত 3 W/cm2 এর নিচে থাকেন। 2000 cm2 ফিনযুক্ত এলাকা সহ একটি 10 ​​kW হিটারের জন্য, ওয়াটের ঘনত্ব হল 5 W/cm2। যদি একই হিটারটি বেয়ার টিউব অঞ্চলে মূল্যায়ন করা হয়, তাহলে সংখ্যাটি অনেক বেশি দেখা যেতে পারে, তাই সর্বদা নিশ্চিত করুন যে নির্মাতার উদ্ধৃতি কোন এলাকাটি।

নকশা চূড়ান্ত করার আগে, Q = m * cp * dT ব্যবহার করে বায়ু ভর প্রবাহ এবং তাপমাত্রা বৃদ্ধির সাথে গণনা করা শক্তির তুলনা করুন। প্রয়োজনীয় শক্তি জানা হয়ে গেলে, নিরাপদ ব্যান্ডের ভিতরে ওয়াটের ঘনত্ব রাখতে টিউবের দৈর্ঘ্য এবং পাখনার জ্যামিতি সমন্বয় করুন। এই সম্পর্কের একটি বিস্তারিত ব্যাখ্যা নিবন্ধে পাওয়া যায় বৈদ্যুতিক গরম করার উপাদানগুলিতে ওয়াট ঘনত্ব .

ফিনড টিউব: বেশি পৃষ্ঠ, কম অতিরিক্ত গরম

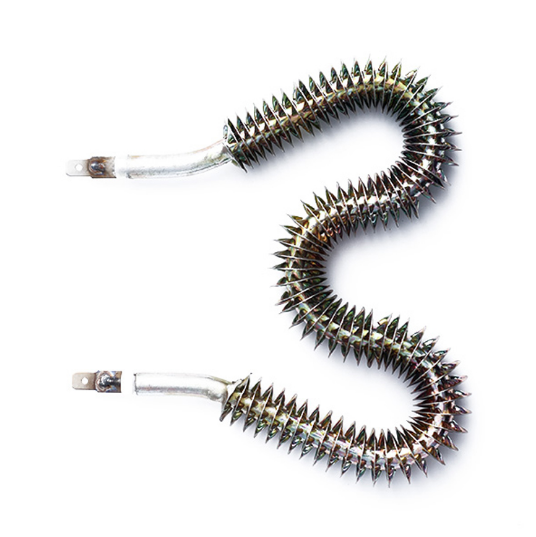

পাখনা পরিবর্তন করে কিভাবে একটি এয়ার প্রিহিটার টিউব একটি নালীতে কাজ করে। পাখনা ছাড়া, বাতাসের বাইরের তাপ স্থানান্তর সহগ কম, তাই টিউবের পৃষ্ঠের তাপমাত্রা দ্রুত আরোহণ করে এবং ভিতরের গরম করার তারটি প্রয়োজনের চেয়ে বেশি গরম হয়। পাখনা দিয়ে, একই টিউব বায়ু প্রবাহে আরও তাপ প্রত্যাখ্যান করে এবং সামগ্রিক দক্ষতা লক্ষণীয়ভাবে উন্নত হয়। ট্রেড-অফ হল প্রেশার ড্রপ: কাছাকাছি পাখনার ব্যবধান আরও বেশি সারফেস এরিয়া তৈরি করে কিন্তু আরও বেশি রেজিস্ট্যান্স তৈরি করে, তাই ফ্যানকে আরও কঠোর পরিশ্রম করতে হবে। ধুলো বা আঁশযুক্ত বাতাসের জন্য, তাপীয় কার্যক্ষমতা কিছুটা কম হলেও একটি বিস্তৃত ফিন পিচ নিরাপদ। পাখনার উচ্চতা, বেধ এবং পিচ ফিন ফ্যাক্টরকে সংজ্ঞায়িত করে। একটি সাধারণ পাখনার উচ্চতা 6 থেকে 15 মিমি, পুরুত্ব 0.3 থেকে 0.5 মিমি এবং পিচ 3 থেকে 6 মিমি। চাহিদা বেশি হলে ক ডাব্লু-আকৃতির পাখনাযুক্ত গরম করার নল একই পদচিহ্নে আরও পৃষ্ঠ দেয়। বৃত্তাকার নালীতে, একটি ও-আকৃতির পাখনাযুক্ত গরম করার নল ক্রস-সেকশন অনুসরণ করতে এবং নালী প্রাচীরের কাছাকাছি মৃত অঞ্চলগুলি কমানোর জন্য ডিজাইন করা হয়েছে।

কাস্টম ও-আকৃতির ফিনড হিটিং টিউব প্রস্তুতকারক, সরবরাহকারী জিংহুয়া ইয়াডিং ইলেকট্রিক হিটিং এলিমেন্ট কোং, লিমিটেড হল চায়না কাস্টম OEM/ODM ও-আকৃতির ফিনড হিটিং টিউব প্রস্তুতকারক এবং ও-আকৃতির ফিনড... পণ্য দেখুন →

কাস্টম W- আকৃতির ফিনড হিটিং টিউব প্রস্তুতকারক, সরবরাহকারী Xinghua Yading ইলেকট্রিক হিটিং এলিমেন্ট কোং, লিমিটেড হল চায়না কাস্টম OEM/ODM W-আকৃতির ফিনড হিটিং টিউব প্রস্তুতকারক এবং W-আকৃতির ফিনড... পণ্য দেখুন →

একটি এয়ার প্রিহিটার টিউব নির্বাচন করা: একটি ধাপে ধাপে চেকলিস্ট

একটি কাঠামোগত চেকলিস্ট নতুন ইনস্টলেশনের সাধারণ ভুলগুলিকে প্রতিরোধ করে: বড় ওয়াটের ঘনত্ব, ভুল উপাদান, বা অপর্যাপ্ত পাখনা এলাকা। আপনি একটি এয়ার প্রিহিটার টিউব নির্দিষ্ট করার সময় নিম্নলিখিত ক্রমটি ব্যবহার করুন৷

1. বায়ু ভর প্রবাহ, খাঁড়ি তাপমাত্রা, এবং প্রয়োজনীয় আউটলেট তাপমাত্রা সংজ্ঞায়িত করুন। প্রয়োজন মোট শক্তি গণনা.
2. একটি লক্ষ্য ওয়াট ঘনত্ব চয়ন করুন. 3 m/s এর উপরে নালী বেগের জন্য, 3-5 W/cm2 হল একটি যুক্তিসঙ্গত সূচনা বিন্দু; বায়ুপ্রবাহ পরিবর্তনশীল হলে মান কম করুন।
3. সর্বাধিক প্রত্যাশিত টিউব পৃষ্ঠের তাপমাত্রা এবং পরিবেশে যে কোনও জারা ঝুঁকি থেকে খাপ উপাদান নির্বাচন করুন।
4. মসৃণ এবং পাখনাযুক্ত টিউবের মধ্যে সিদ্ধান্ত নিন। পরিচ্ছন্নতা সর্বোচ্চ অগ্রাধিকার না হলে ফিনড টিউব পছন্দ করা হয়।
5. উৎপাদনের আগে প্রস্তুতকারকের সাথে মাউন্টিং দিক, বেন্ড রেডিআই, থার্মোকল অবস্থান এবং বৈদ্যুতিক সংযোগ নিশ্চিত করুন।

সামগ্রিক সিস্টেমের উন্নতির বিষয়ে আরও নির্দেশিকা জন্য, সম্পর্কে পড়ুন দক্ষ এয়ার হিটিং টিউব সহ শিল্প বায়ু গরম করার সিস্টেমের শক্তি দক্ষতা কীভাবে উন্নত করা যায় .

সাধারণ ব্যর্থতা এবং প্রতিরোধ

এমনকি একটি সুনির্দিষ্ট টিউব ব্যর্থ হতে পারে যদি ইনস্টল করা শর্তগুলি নকশা থেকে পৃথক হয়। সর্বাধিক সাধারণ ব্যর্থতাগুলি হল অতিরিক্ত গরম হওয়া, নিরোধক ভাঙ্গন এবং পাখনার যান্ত্রিক ক্ষতি।

• অতিরিক্ত গরম হওয়া বার্ন আউট: এটি খাপের উপর একটি দৃশ্যমান বিবর্ণ এলাকা হিসাবে দেখায়। এটি সাধারণত একটি ওয়াট ঘনত্ব থেকে আসে যা প্রকৃত প্রবাহের হারের জন্য খুব বেশি, বা ফ্যানের ব্যর্থতা থেকে। বায়ুপ্রবাহের দিক এবং গতি যাচাই করুন এবং একটি প্রবাহ সুইচ যোগ করুন।
• নিরোধক ব্যর্থতা: যখন ম্যাগনেসিয়াম অক্সাইড আর্দ্রতা শোষণ করে, প্রায়ই ঠান্ডা বন্ধ করার পরে এটি ফুটো কারেন্ট হিসাবে উপস্থিত হয়। টিউবটিকে ধীরে ধীরে ঠান্ডা হতে দিন এবং টার্মিনাল কম্পার্টমেন্ট শুকিয়ে রাখুন।
• পাখনার ক্ষতি: বাঁকানো বা অনুপস্থিত পাখনা স্থানীয় তাপমাত্রা বাড়ায় এবং তাপ স্থানান্তর হ্রাস করে। হ্যান্ডলিং এবং রক্ষণাবেক্ষণের সময় হিটারকে রক্ষা করুন এবং ধারালো সরঞ্জাম ব্যবহার না করে ধুলো জমা পরিষ্কার করুন।

তাপ সুরক্ষা ঐচ্ছিক নয়। একটি মৌলিক উচ্চ-সীমা থার্মোস্ট্যাট বা একটি এয়ারফ্লো ইন্টারলক বেশিরভাগ বার্ন-আউট ব্যর্থতা প্রতিরোধ করতে পারে। অতিরিক্ত নিরাপত্তা অনুশীলনের জন্য, পর্যালোচনা করুন গরম কয়েল এবং তাদের সংযোগের জন্য প্রয়োজনীয় নিরাপত্তা নিয়ম .

উপসংহার

একটি এয়ার প্রিহিটার টিউব নির্বাচন করা একটি প্রকৌশলগত সিদ্ধান্ত যা চারটি সংখ্যার উপর নির্ভর করে: আউটলেট বায়ুর তাপমাত্রা, উপলব্ধ স্থান, বায়ুর বেগ এবং ওয়াট ঘনত্ব। যখন চারটি পরিচিত হয়, তখন উপাদান এবং পাখনা জ্যামিতি সোজা হয়ে যায়। যখন তাদের একটি উপেক্ষা করা হয়, টিউব সম্ভবত তার প্রত্যাশিত পরিষেবা জীবনের আগে ব্যর্থ হবে। একটি ইন্ডাস্ট্রিয়াল হিটিং সিস্টেমে, স্পেসিফিকেশন পর্যায়ে কয়েক ঘন্টার ডিজাইন রিভিউ একটি ছোট আকারের বা অমিল হিটারের কারণে বন্ধ হওয়া থেকে সবসময় সস্তা।
